Douche solaire

Pour mieux utiliserla douche solaire

A- Avant la douche

1°) Ouvrir le robinet d’arrivée d’eau(poignée jaune) sinon les robinets ne couleraient pas

2°) Fermer la vanne (rouge) (bien perpendiculaire au tuyauen bas du panneau solaire) afin d’avoir de l’eau chaude bien chaude.

B- Après la douche

1°) Fermer le robinet d’arrivée d’eau(poignée jaune) par crainte de surpression et de fuites dans ce prototype

2°) Ouvrir la vanne (rouge) (bien parallèle au tuyau)(en bas du panneau solaire) afin que le soleil puisse chauffer l’eau : thermosiphon en action.

Voici le plan :

Le système fonctionne par thermo-syphon :

L'eau réchauffée par le soleil se dilate et est donc moins dense que l'eau plus froide : elle va s'élever dans le circuit et donc pouvoir monter dans le chauffe-eau.

Cela implique que :

1°) le bas du chauffe-eau est plus haut que le haut du panneau solaire (Jai choisi de percher ce chauffe-eau dans une petite tour au dessus du toit du cabanon).

2°) la sortie haute du panneau solaire est raccordée à l'entrée rouge (eau-chaude) du chauffe-eau car ce tuyau  monte en haut de celui-ci.

Un té permet de puiser l'eau chaude pour le mélangeur de douche.

L'eau froide entre par l'entrée bleue du chauffe-eau (tuyau plus court).

Au départ de ce tuyau d'eau froide est monté un clapet anti-retour et un robinet d'arrêt avec vidange.

Sur ce tuyau 3 tés permettent :

1°) de puiser l'eau froide pour le mélangeur de douche

2°) de faire un retour vers le bas du panneau solaire sur lequel est installé un robinet d'arrêt (pour couper le thermo-syphon, ce qui sera utile pendant la prise d'une douche)

3°) d'installer le vase d'expansion (en partie haute) qui permet d'absorber les variations de volume et pression dues aux dilatations lors de la chauffe.

(J'avais mis un groupe de sécurité qui se révèle inutile et que j'ai supprimé.)

Il est possible d'ajouter 1 té ur chacun des tuyaux pour alimenter un autre élement sanitaire ( lavabo, évier, ...)

N.B. : Sur le panneau solaire, raccorder EF et EC sur 2 côtés  opposés et bien sûr, mettre des bouchons sur les côtés non raccordés.

Voir schéma et photos

Entièrement fabriqué par mes soins.

J'ai choisi de faire un panneau de 0,60 m sur 3 m.

Il est incliné d'environ 45° et orienté plein sud.

Le support est un cadre réalisé avec du rail placo insérant une plaque de polystirène de 3 cm d'épaisseur recouvertye d'un plastique noir tendu. Les rails ont été fixés par une pince à sertir spécial placo, mais on peut très bien utiliser des petits boulons poêliers de 40 mm. Une entretoise intermédiaire rigifie l'ensemble et permet d'utiliser des polystirènes de 1,50 m.

Le corps de chauffe est constitué de 10 tuyaux de polyéthylène noir (rayure bleue) coupés à 285 cm et assemblés par des raccords laiton vissés sur des nourrices en laiton (2 raccordées en haut et 2 raccordées en bas).

J'avais envisagé de recouvrir cet ensemble (tuyaux noirs, nourriceset raccords) par une plaque transparente de polyuréthane (pour produireun effet de serre), mais après essai, cela est totalement inutile : le chauffe-eau utilisé de 50 litres est monté à 70° en 4 heures de soleil dès le premier jour !

N.B. : j'avais réalisé un dispositif analogue chez ma fille avec 4 m² de panneaux et un chauffe-eau de 200 litres : cela permet, au cours d'une journée ensoleillée de fournir une bonne dizaine ded douches !

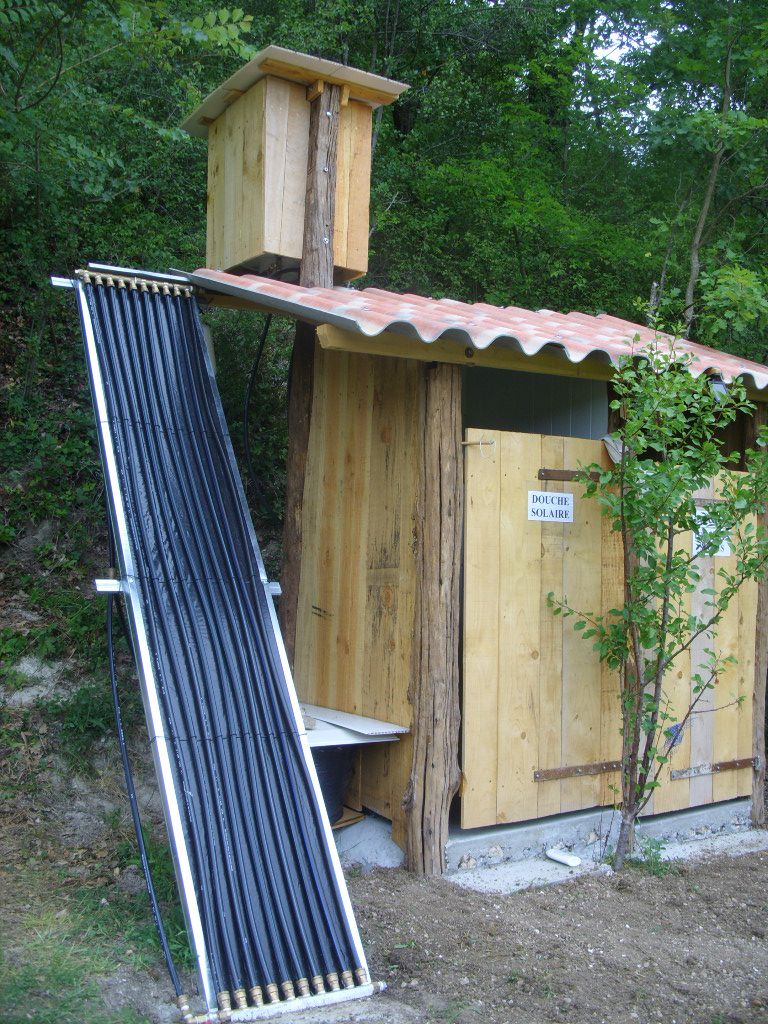

J'ai fabriqué une douche solaire autonome (qui fonctionne seule, sans régulation, avec un raccordement au réseau d'eau potable)

Elle comporte les parties suivantes :

- cabanon extérieur en bois, intérieur en lambris plastique. Celui-ci est associé à des toilettes sèches, couvert en Canalite

- raccordement au réseau (vanne et clapet anti-retour)

- panneau solaire

- vase d'expansion

- chauffe-eau électrique d'occasion (non raccordé)

- connexions diverses

- mélangeur et combiné douche

Coût :

- Cabanon : environ 250 € (bois, ciment, couverture, visserie, ...)

- Panneau solaire : 215 € (rail placo, isolant polystirène, plasique noir, tuyau polyéthylène noir pression, nourrices et raccords laiton)

- raccordements et accessoires plomberie : 250 € ( tés, raccords, tuyau, mélangeur,combiné, vase d'expansion,...)

Note : isolant, plastique noir, poteaux bois gratuits de récupération.
